一、電極材料としての使用
1.1 高比表面積の提供
スーパーコンデンサの静電容量は、電極材料の比表面積と密接に関係しています。メソポーラス材料は非常に大きな比表面積を持ち、1 グラム当たりの比表面積は数百平方メートル、さらには数千平方メートルにも達することができます。これにより、電極と電解液が十分に接触し、電荷蓄積のための多数の活性サイトを提供し、スーパーコンデンサの比静電容量を大幅に向上させます。例えば、メソポーラスカーボン材料の比表面積は 2800m²/g に達することができます。この材料を用いて作製されたスーパーコンデンサは、従来のカーボン電極に比べて比静電容量が 60％向上し、蓄電能力を大幅に強化しています。

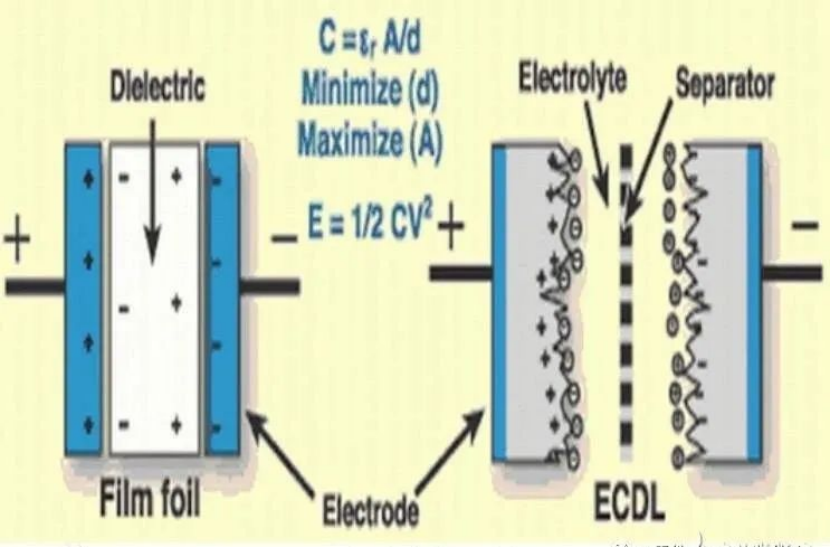

スーパーコンデンサ
1.2 イオン輸送チャネルの最適化
メソポーラス材料の孔径範囲は 2 - 50nm で、電解質イオンの迅速な輸送に必要な条件を正に満たしています。充放電プロセス中、イオンはメソポーラス構造内で効率的に拡散し、輸送抵抗を大幅に低減し、スーパーコンデンサの充放電効率とパワー密度を向上させます。先進的な in - situ 特性評価技術と理論シミュレーションを組み合わせて、メソポーラス二酸化錫電極材料のイオン輸送メカニズムを研究したところ、メソポーラス構造によりイオン拡散係数が約 10 倍向上し、高倍率充放電時のスーパーコンデンサの性能が効果的に改善されることがわかりました。

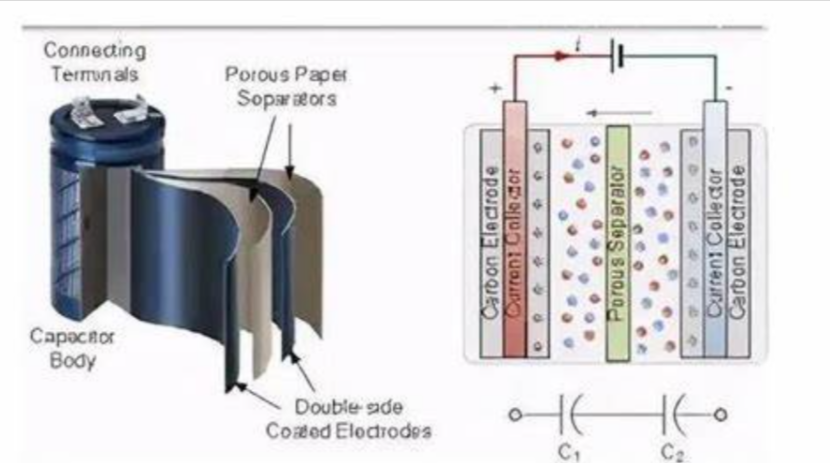

スーパーコンデンサの構造と動作原理
二、複合材料の構成要素としての使用
2.1 活性物質の担持による性能強化
スーパーコンデンサの性能潜勢をさらに引き出すため、メソポーラス材料を担体として、高静電容量性能の活性物質、例えば遷移金属酸化物（MnO₂、Co₃O₄など）や導電性ポリマー（ポリチオフェン、ポリアセチレンなど）を担持することがよく行われます。メソポーラス材料の細孔構造により、活性物質を均一に分散させることができ、その静電容量特性を十分に発揮することができます。作製されたメソポーラス二酸化チタンに MnO₂を担持した複合電極では、MnO₂がメソポーラス二酸化チタンの細孔内に均一に分布しており、充放電過程で MnO₂の構造安定性が大幅に向上します。この複合電極は 5000 サイクル充放電後も、静電容量保持率が 85％に達し、卓越したサイクル安定性を示しています。
2.2 複合材料の構造安定性の改善
複合材料において、メソポーラス材料の三次元細孔構造は、支持骨格として機能し、充放電過程で他の活性材料の凝集や構造崩壊を効果的に防止し、複合材料の構造安定性とサイクル寿命を向上させます。この構造的な利点により、スーパーコンデンサは多数の充放電サイクルを経ても良好な性能を維持し、デバイスの使用寿命を延ばすことができます。
三、スーパーコンデンサの全体的な性能向上
3.1 エネルギー密度の増強
メソポーラス材料を電極材料または複合材料の一部として合理的に設計および選択することで、比静電容量を向上させるとともに、スーパーコンデンサの動作電圧範囲を適切に拡大することができ、その結果、エネルギー密度を効果的に向上させることができます。エネルギー密度の向上は、スーパーコンデンサがより多くのエネルギーを蓄えることができることを意味し、実際の応用でより競争力を持つようになります。例えば、電気自動車や携帯型電子機器などの分野では、より長い走行距離を提供することができます。
3.2 パワー密度の向上
メソポーラス材料の良好なイオン輸送性能と迅速な電荷移動能力により、スーパーコンデンサは短時間内に大量の電荷を蓄積および放出することができ、その結果、パワー密度が大幅に向上します。高パワー密度のスーパーコンデンサは、急速な充放電が必要な用途、例えば電動車両の始動・停止、ハイブリッド自動車のエネルギー回収システムなどに適しています。
四、電解液における応用
4.1 イオン伝導率の増強
電解液にメソポーラス材料を導入することは、イオン伝導率を向上させる有効な戦略です。メソポーラス材料の高比表面積と豊富な細孔により、大量の電解質イオンを吸着し、イオン輸送のための追加の経路を提供することができます。研究によると、ゲル電解液にメソポーラスゼオライトナノ粒子を添加すると、イオン伝導率が 40％向上し、スーパーコンデンサのパワー密度が 35％向上し、急速充放電能力が大幅に強化されることがわかりました。
4.2 電解液構造の安定化
一部のメソポーラス材料は、電解液中のポリマー基体と相互作用し、安定した三次元ネットワーク構造を形成することができ、電解液の機械的特性と安定性を強化します。この構造は、充放電時に電解液が変形または破損するのを防止するだけでなく、イオンの結晶化と沈殿を抑制し、電解液の寿命を延ばします。ポリマー電解液にメソポーラス二酸化ジルコニウムを添加すると、電解液の熱分解温度が 60℃上昇し、機械的強度が 2.5 倍向上し、スーパーコンデンサの長期安定性が大幅に改善されます。
五、セパレータ材料としての使用
5.1 イオン選択性の向上
セパレータは、スーパーコンデンサにおいて正極と負極を隔離し、イオンの選択的輸送を保証する重要な役割を果たします。メソポーラス材料は、孔径と表面化学的性質を精密に制御することで、異なるイオンの選択的透過を実現することができます。表面グラフト法により作製されたイオン選択性を持つメソポーラスオルガノシリケートセパレータを用いると、スーパーコンデンサの自己放電率が 60％低下し、エネルギー効率が 20％向上し、スーパーコンデンサの性能が効果的に向上します。
5.2 セパレータ機械的性能の強化
従来のセパレータ材料は機械的強度に欠点がありますが、メソポーラス材料は比較的高い機械的強度と剛性を持っています。メソポーラス材料をポリマーなどの従来のセパレータ材料と複合化することで、セパレータの機械的性能を大幅に強化することができます。作製されたメソポーラス窒化ホウ素 / ポリエチレン複合セパレータは、純粋なポリエチレンセパレータに比べて引張強度が 90％向上し、正極と負極の短絡を効果的に防止し、スーパーコンデンサの安全性を向上させます。
