メソポーラス材料の高効率薬物送達分野における使用は、材料選択、薬物担持、製剤応用など、多くの工程にわたる技術を必要とします。安全で効果的な薬物送達を実現するために、各工程を細かくコントロールする必要があります。
一、材料選択と前処理
1.1 薬物の性質に合わせた選択
薬物の物理化学的性質（溶解性、安定性、酸塩基性など）に基づいて、適切なメソポーラス材料を選択します。疎水性薬物の場合、表面に親油性基を有するか、細孔内部が疎水性環境であるメソポーラス材料を選択して、薬物の担持量と親和性を向上させることができます。酸化しやすい薬物の場合は、抗酸化性能を有するか、安定したマイクロ環境を提供できるメソポーラス材料を選択します。例えば、カンプトテシンは疎水性抗癌薬であり、その表面を化学修飾して疎水性薬物の封入能力を改善できるため、メソポーラスシリカ系材料に担持されます。
1.2 担体と薬物の適合性評価
メソポーラス材料を薬物担体として選択する前に、担体と薬物の間の適合性を十分に評価する必要があります。赤外線分光法、示差走査熱量測定法などの技術を用いて、薬物とメソポーラス材料の間に化学反応や物理的相互作用が存在するかどうかを分析し、薬物の活性や安定性に影響を与えないようにします。例えば、一部の塩基性薬物は酸性のメソポーラス材料の表面と酸塩基反応を起こし、薬物の分解を引き起こす可能性があります。この場合、メソポーラス材料の表面改質を行うか、他の適切な担体を選択する必要があります。
酸塩基中和反応
1.3 純度と品質の選別
メソポーラス材料の純度と品質を保証します。不純物は薬物担持プロセスと最終製剤の安全性と有効性に影響を与える可能性があります。市販品を購入する場合は、信頼性の高い供給業者を選択します。自作のメソポーラス材料を作製する場合は、合成条件と精製工程を厳密に制御し、走査型電子顕微鏡、透過型電子顕微鏡、比表面積分析装置などの多種の特性評価手段を用いて、材料の構造、粒径、比表面積などのパラメータを総合的に評価し、材料が薬物送達の要件を満たすことを保証します。
1.4 前処理による性能最適化
使用前にメソポーラス材料を前処理して、その性能を改善します。一般的な前処理方法としては、高温焼成、酸塩基処理、表面活性化などがあります。高温焼成により、材料表面の不純物や揮発性物質を除去し、細孔構造を回復または調整することができます。酸塩基処理により、材料表面の化学的性質を変化させ、活性点を増やすことができます。表面活性化により、特定の官能基を導入し、後続の薬物担持や修飾を容易にすることができます。例えば、メソポーラスシリカは薬物担持前にアミノプロピルトリエトキシシランで処理することで、表面にアミノ基を導入し、負電荷を帯びた薬物の吸着能力を強化することができます。
二、薬物担持工程
2.1 担持方法の選択
薬物とメソポーラス材料の特性に応じて、適切な担持方法を選択します。物理吸着法は操作が簡単で、多くの薬物に適用できますが、一部の脱離しやすい薬物の場合、担持量が不安定になる可能性があります。化学結合法は薬物をメソポーラス材料とより強固に結合させ、薬物の担持量と放出挙動を正確に制御できますが、複雑な化学反応を伴う場合があり、薬物構造に一定の要求があります。例えば、小分子薬物で放出速度に対する要求がそれほど高くない場合は、まず物理吸着法を検討することができます。タンパク質、ペプチドなどの生体高分子薬物の場合は、その活性と安定性を保証するため、穏和な化学結合戦略を採用する必要があるかもしれません。

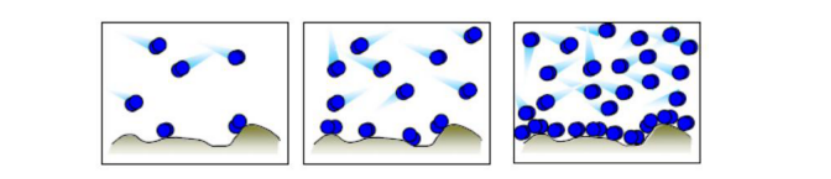

物理吸着法の原理と方法
2.2 担持条件の制御
薬物担持工程では、温度、時間、攪拌速度などの条件を厳密に制御します。温度が高すぎると薬物の分解やメソポーラス材料の構造破壊を引き起こす可能性があり、低すぎると担持効率が低下する可能性があります。時間が不足すると薬物の担持が不完全になり、長すぎると薬物の過度な吸着や脱離現象が起こる可能性があります。攪拌速度が不適切な場合、メソポーラス材料の細孔内での薬物の均一な分布に影響を与える可能性があります。例えば、物理吸着法を用いて薬物を担持する場合、通常は室温で数時間攪拌しますが、具体的な時間と攪拌速度は、薬物とメソポーラス材料の具体的な状況に応じて予備実験を通じて最適化する必要があります。
2.3 担持量と封入率のモニタリング
担持量と封入率をリアルタイムでモニタリングし、予想される薬物送達効果を達成することを保証します。担持量とは、メソポーラス材料の単位質量または体積当たりに担持される薬物の量を指し、封入率とは、メソポーラス材料内部に担持された薬物の量が投入された薬物の総量に占める割合を指します。高速液体クロマトグラフィー、紫外可視分光光度法などの分析技術を用いて、担持前後の薬物濃度を測定し、担持量と封入率を計算します。結果が要求を満たさない場合は、担持条件を調整するか、担持操作をやり直すことができます。
三、修飾と機能化
3.1 標的修飾戦略
薬物の標的送達を実現するため、メソポーラス材料に標的修飾を行います。抗体、受容体拮抗薬、糖類などの適切な標的リガンドを選択し、化学結合の方法でメソポーラス材料の表面に結合させます。結合過程では、標的リガンドの活性とメソポーラス材料の元の性能を維持することに注意する必要があります。例えば、腫瘍細胞表面の特定の抗原に対するモノクローナル抗体をメソポーラス材料の表面に修飾する場合、抗体の抗原結合部位が影響を受けないように結合条件を最適化するとともに、修飾過程でメソポーラス材料の細孔構造に破壊を与えないようにします。

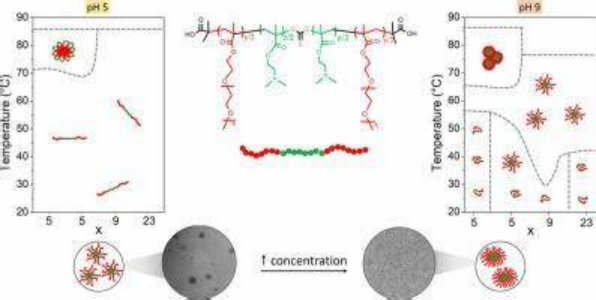

熱応答性および pH 応答性の POEGMA-b-PDMAEMA-b-POEGMA 三ブロック共重合体
メソポーラス材料の表面性質と細孔構造を巧みに設計することで、薬物放出の精密制御を実現することができます。pH 応答性ポリマーであるポリ（2 - ジメチルアミノ）エチルメタクリレート（PDMAEMA）を用いてメソポーラス材料を封端します。生理的 pH = 7.4 の環境下では、PDMAEMA は膨潤状態であり、メソポーラス細孔をしっかりと閉塞し、薬物放出速度は遅く、24 時間以内の放出量はわずか 20％です。一方、腫瘍の弱酸性環境（pH = 5.5 - 6.5）では、PDMAEMA がプロトン化され、脱膨潤し、細孔が開き、薬物が急速に放出され、24 時間以内の放出量は 80％以上に達することができます。また、メソポーラス材料の温度応答性に基づいて、温度感受性ポリマーであるポリ（N - イソプロピルアクリルアミド）（PNIPAM）をメソポーラス材料の表面に修飾します。体温 37℃以下では、PNIPAM が収縮し、細孔が閉じます。温度が 37℃以上に上昇すると、PNIPAM が膨潤し、細孔が開いて薬物を放出し、治療効果を効果的に向上させます。
3.2 刺激応答性機能化
メソポーラス材料に刺激応答性を付与し、特定の生理的または病理的条件下で薬物の制御放出を実現します。一般的な刺激応答タイプとしては、pH 応答、温度応答、酵素応答、光応答などがあります。メソポーラス材料の表面や細孔内に対応する感応性基を導入することで実現します。例えば、メソポーラス材料の表面に pH 感応性ポリマーを修飾すると、腫瘍組織の酸性環境において、ポリマーがプロトン化され、メソポーラス材料の細孔が開き、薬物の急速放出が実現されます。
3.3 多機能一体化
複雑な薬物送達ニーズに応えるため、メソポーラス材料に複数の機能を統合することができます。例えば、標的送達、刺激応答性放出、画像診断機能を同時に実現することができます。メソポーラス材料の表面に標的リガンドと蛍光基を修飾し、内部に薬物と磁気共鳴画像診断造影剤を担持することで、薬物を正確に標的部位に送達するだけでなく、画像診断技術を用いて薬物の分布と放出状況をリアルタイムにモニタリングすることができ、臨床治療により多くの情報を提供することができます。
3.4 併用治療
メソポーラス材料の薬物送達機能と他の治療手段を組み合わせることで、治療効果を大幅に高めることができます。薬物担持メソポーラス材料と光熱治療を組み合わせます。メソポーラス材料に化学療法薬であるドキソルビシンを担持し、同時にその表面に光熱変換剤として金ナノ粒子を修飾します。近赤外光（808nm）照射下で、金ナノ粒子が光エネルギーを吸収して熱に変換し、局所温度を 42 - 45℃に上昇させます。これにより、薬物の放出が促進されるだけでなく、腫瘍細胞による薬物の取り込みも強化されます。実験結果によると、併用治療群の腫瘍細胞に対する殺傷率は単独化学療法群よりも 30％ - 40％高く、腫瘍治療により有効な戦略を提供します。
3.5 臨床応用の考慮事項
メソポーラス材料を用いた薬物送達システムを臨床応用に展開する際には、材料の大量製造プロセス、コスト効果、品質管理を考慮する必要があります。連続流合成技術など、大規模生産に適した製造方法を選択することで、製造コストを削減することができます。同時に、粒径分布、担持量の均一性、不純物含有量などの指標の検出を含む厳格な品質管理基準を樹立し、製品品質の安定性と安全性を保証します。
四、制剂与应用
4.1制剂配方优化
将负载药物的介孔材料制成合适的制剂形式，如溶液剂、混悬剂、脂质体复合物等。在制剂配方中，添加合适的辅料（如增溶剂、稳定剂、缓冲剂等）来提高制剂的稳定性、溶解性和生物相容性。例如，在制备介孔材料-药物混悬剂时，添加适量的表面活性剂以降低界面张力，防止介孔材料团聚；加入缓冲剂调节体系的pH值，保证药物和介孔材料的稳定性。
在药物传递过程中，维持介孔材料的良好分散性和稳定性极为重要。在制备介孔材料时，添加质量分数为1%-5%的聚乙二醇（PEG）作为分散剂，可有效降低颗粒间的相互作用力，防止团聚。研究表明，添加3% PEG的介孔二氧化硅在生理盐水中，放置7天后仍能保持良好的分散状态，而未添加PEG的样品在 24小时内就出现明显团聚。同时，优化制备工艺，如控制溶胶-凝胶过程中的反应温度、时间和溶液浓度，可提高材料的结构稳定性。在溶胶-凝胶法制备介孔二氧化硅时，将反应温度控制在 60-70℃，反应时间为24小时，可得到结构稳定、孔径均一的介孔材料，确保在体内循环过程中不发生结构破坏，保障药物的有效传递。
4.2体外评价与体内验证
在将制剂应用于临床之前，进行全面的体外评价和体内验证。体外评价包括药物释放曲线测定、细胞毒性实验、细胞摄取研究等，通过这些实验初步评估介孔材料 - 药物制剂的性能和安全性。体内验证则在动物模型上进行药代动力学、药效学和毒理学研究，进一步考察制剂在体内的行为和效果。根据实验结果对制剂进行优化和改进，确保其满足临床应用要求。
4.3制备工艺优化
在制备介孔材料载药体系时，采用喷雾干燥、冷冻干燥等特殊干燥方法，可改善材料的物理形态，提高其流动性和稳定性。喷雾干燥能使载药介孔材料形成均匀的球形颗粒，有利于后续的制剂加工，如制备成口服胶囊或注射用干粉。冷冻干燥则能最大程度保留介孔结构和药物活性，适用于对热敏感的药物。
4.4储存与运输注意事项
了解介孔材料 - 药物制剂的储存和运输要求，确保其在储存和运输过程中的稳定性。不同的制剂对温度、湿度、光照等条件有不同的要求。一般来说，大多数介孔材料 - 药物制剂需要在低温、干燥、避光的条件下储存和运输，以防止药物降解、介孔材料结构变化或微生物污染。有些对温度敏感的制剂可能需要冷链运输，严格控制运输过程中的温度波动。
