メソポーラス材料は、高効率な薬物送達分野において、薬物の効果的な担持、正確な送達、および制御可能な放出を実現するため、多種多様な添加方法があります。
一、薬物担体としての直接的な薬物担持
1.1 直接的な薬物担持（物理吸着法）
メソポーラス材料は、その独特な細孔構造と比較的大きな比表面積により、薬物分子に十分な貯蔵スペースを提供します。例えば、メソポーラスシリカナノ粒子（MSNs）の比表面積は 500 - 1500㎡/g に達することができ、細孔径は 2 - 50 ナノメートルの間で精密に調整することができます。MSNs をドキソルビシンのエタノール溶液中に分散させ、37℃の条件下で 12 時間連続的に攪拌します。メソポーラスの毛細管作用と表面吸着力により、ドキソルビシン分子は物理吸着により均一に MSNs の細孔内に充填されます。研究によると、この直接的な薬物担持方法の薬物担持率は最高で 40％（質量分率）に達することができ、薬物の活性は担持過程でほとんど影響を受けません。また、ドキソルビシン溶液の濃度と担持時間を調整することで、薬物の担持量を柔軟に制御することができます。ドキソルビシン溶液の濃度が 0.5mg/mL から 2mg/mL に上昇すると、薬物の担持量は 15％から 35％に増加します。
メソポーラス材料は高比表面積と豊富な細孔構造を持ち、物理吸着作用により薬物を担持することができます。メソポーラス材料を直接薬物溶液に添加し、適切な温度、攪拌速度、および時間の条件下で、薬物分子は自発的にメソポーラス材料の細孔内に侵入し、担持を実現します。例えば、メソポーラスシリカナノ粒子を抗癌薬ドキソルビシンの水溶液に添加し、室温で数時間攪拌すると、ドキソルビシンは物理吸着によりメソポーラスシリカの細孔内に充填されます。この方法は操作が簡単で、薬物の化学構造に与える影響が小さいです。
1.2 含浸法
メソポーラス材料を高濃度の薬物溶液中に浸漬し、薬物溶液がメソポーラス材料の細孔内部に十分に浸透するようにします。その後、溶媒を蒸発させるなどの方法で、薬物を細孔内に残し、担持を完了させます。例えば、イブプロフェンを担持するメソポーラス材料を調製する際、メソポーラス材料をイブプロフェンのエタノール溶液に入れ、長時間浸漬した後、エタノールを蒸発させると、イブプロフェンがメソポーラス材料に担持されます。
イブプロフェンカプセルの製造方法と工程
二、修飾後の薬物担持
薬物の正確な送達を実現するために、メソポーラス材料の表面修飾は重要なステップです。葉酸をメソポーラスカーボンナノスフェアの表面に修飾し、パクリタキセルを担持するために使用します。まず、3 - アミノプロピルトリエトキシシラン（APTES）を用いてメソポーラスカーボンナノスフェアをアミノ化処理し、表面をアミノ基で豊富にする。その後、1 - エチル - 3 - （3 - ジメチルアミノプロピル）カルボジイミド塩酸塩（EDC）と N - ヒドロキシスクシンイミド（NHS）を介したカップリング反応により、葉酸分子をアミノ化されたメソポーラスカーボンナノスフェアの表面に共有結合で結合させます。修飾後のメソポーラスカーボンナノスフェアの葉酸のグラフト率は、材料 1g 当たり 5 - 10μmol の葉酸に達することができます。パクリタキセルを担持する際、pH = 7.4 のリン酸緩衝生理食塩水（PBS）中、37℃で 24 時間振盪させると、薬物担持量は 25 - 30％に達することができます。実験によると、修飾後の薬物担持システムは、葉酸受容体を発現する腫瘍細胞に対する取り込み量が未修飾のシステムよりも 3 - 5 倍増加し、薬物送達の標的指向性を大幅に強化し、正常組織に対する副作用を低減します。
2.1 表面機能化修飾
メソポーラス材料の薬物担持量を増やし、薬物の放出挙動を改善し、または材料に標的指向性を付与するために、メソポーラス材料の表面を機能化修飾することがよくあります。まず、特定の化学試薬を使用してメソポーラス材料の表面を改質し、アミノ基（(-NH₂)）、カルボキシル基（(-COOH)）などの活性基を導入します。その後、これらの活性基を利用して薬物分子と化学反応を起こし、薬物の共有結合を実現します。例えば、アミノ基を持つメソポーラス材料とカルボキシル基を含む薬物を縮合反応により結合させます。物理吸着と比較して、この共有結合方式は薬物をメソポーラス材料により安定に担持させることができ、化学反応条件を制御することで薬物の担持量を精密に調整することができます。
2.2 標的基導入修飾
薬物が正確に病変部位に到達するようにするために、メソポーラス材料の表面に標的基を導入することができます。抗体、ペプチド、核酸アプタマーなどの標的作用を持つ分子を、化学的なカップリング方法を通じてメソポーラス材料の表面に結合させます。例えば、腫瘍治療において、腫瘍細胞表面の特定の抗原に対する抗体をメソポーラス材料の表面に修飾し、薬物を担持した後、このメソポーラス材料 - 薬物複合体は特異的に腫瘍細胞を認識し、その周囲に濃集することができ、病変部位の薬物濃度を高め、正常組織に対する副作用を減らします。
三、複合システムの構築
メソポーラス材料を他の機能性材料と複合させることで、薬物送達システムにより多くの機能を付与することができます。メソポーラスチタニアとリポソームを複合させ、光感受性薬物を包埋するために使用します。まず、ゾル - ゲル法を用いてメソポーラスチタニアを調製し、その平均細孔径は約 10 ナノメートル、比表面積は約 300㎡/g です。その後、薄膜水和法を用いてリポソームを調製し、リポソーム溶液をメソポーラスチタニアと混合し、超音波条件下でリポソームを均一にメソポーラスチタニアの表面に被覆します。この複合システムによる光感受性薬物の封入率は 80％以上に達することができます。近赤外光照射下で、メソポーラスチタニア表面の光感受性薬物が活性化され、一重項酸素が生成されると同時に、リポソームは複合システムの細胞膜透過能力を強化し、光応答性と高効率な薬物送達の相乗効果を実現し、腫瘍細胞を効果的に殺傷します。

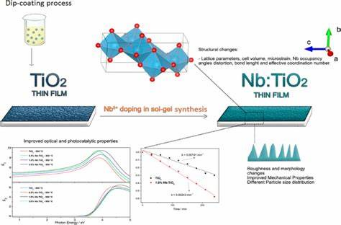

ゾル−ゲルたメソポーラス法により作製し二酸化チタン薄膜の特性評価と応用
3.1 ポリマーとの複合
メソポーラス材料とポリマーを結合させて複合材料を形成することで、両者の長所を総合的に活かし、薬物送達性能を改善することができます。一つの方法は、ポリマーをメソポーラス材料の表面に被覆し、コア - シェル構造を形成することです。例えば、メソポーラスシリカをコアとし、エマルジョン重合などの方法を用いてその表面にポリ乳酸（PLA）ポリマーのシェル層を被覆します。薬物はメソポーラスシリカの細孔内に担持され、ポリ乳酸のシェル層は薬物を保護し、薬物の放出速度を制御する役割を果たすことができます。もう一つの方法は、メソポーラス材料をポリマー基体中に均一に分散させ、ブレンド系を形成し、薬物の担持と送達を共同で実現することです。
3.2 磁性材料との複合
磁性メソポーラス複合材料を調製し、磁気応答性と薬物担持能力の両方を備えさせます。磁性ナノ粒子（例えば、四酸化三鉄ナノ粒子）をメソポーラス材料と物理的な混合または化学合成の方法で結合させます。外部磁場の誘導下で、磁性メソポーラス複合材料は目標部位に向かって移動し、薬物の標的送達を実現します。例えば、癌治療において、外部磁場を利用して抗癌薬を担持した磁性メソポーラス複合材料を腫瘍組織に誘導し、薬物治療効果を高めます。

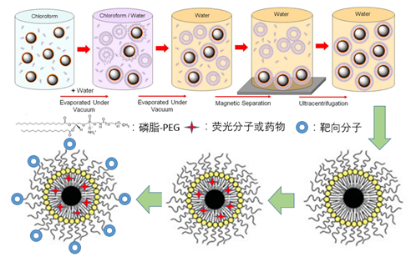

四酸化三鉄 / 磁性ナノ粒子 / 磁気共鳴造影剤
3.3 多層薬物担持
メソポーラス材料の細孔内で多層の薬物担持を行い、異なる薬物の順次放出または相乗的な放出を実現します。例えば、まずメソポーラス細孔の内層に急速に放出される救急薬を担持し、外層には長期治療薬を担持します。各層の薬物とメソポーラス表面との相互作用強度を制御することで、異なる放出速度を実現することができます。この方法は、心血管疾患の救急と後続の回復治療などの複雑な病状の治療に使用することができます。
